Cтабилизированные DC/DC источники питания мощностью 5Вт

Малогабаритные высоковольтные стабилизированные DC/DC источники питания мощностью 5Вт для установки на печатную плату. Источник питания предназначен для использования в специализированных высоковольтных устройствах (рентгеновских аппаратах, электроннолучевых приборах, газоразрядных приборах, спектрометрах и т.п.).

В зависимости от варианта исполнения источник питания обеспечивает выходные напряжения и токи в соответствии с таблицей:

Вариант исполнения	U вых, В	Диапазон подстройки U вых, В	I вых, mА	Наименование модели
1	500	±100	10,0	HVPS5-xx/0500X
1	750	±100	6,6	HVPS5-xx/0750X
1	1000	±100	5,0	HVPS5-xx/1000X
1	1250	±100	4,0	HVPS5-xx/1250X
1	1500	±100	3,3	HVPS5-xx/1500X
2	1750	±100	2,9	HVPS5-xx/1750X
2	2000	±100	2,5	HVPS5-xx/2000X
2	2250	±100	2,2	HVPS5-xx/2250X
2	2500	±100	2,0	HVPS5-xx/2500X
2	2750	±100	1,8	HVPS5-xx/2750X
2	3000	±100	1,6	HVPS5-xx/3000X

где xx - входное напряжение питания: 12 - 12±2В, 24 - 24±4В;

X - полярность выходного напряжения: P - положительная, N - отрицательная. (например: HVPS5-12/0500N)

Характеристики

Электрические параметры

Пульсации выходного напряжения на максимальной нагрузке не более, % пк-пк: 0,2
Нестабильность выходного напряжения от изменения входного напряжения не более, %: 0,05
Нестабильность выходного напряжения от изменения тока нагрузки не более, %: 0,1
Диапазон уравляющего напряжения для подстройки выходного напряжения, В: 0...5
Защита от короткого замыкания выходных цепей: есть
Защита от перенапряжения в нагрузке: есть
Защита от пониженного входного напряжения: есть
Электрическая прочность изоляции выходных цепей относительно корпуса не менее, кВ: 5
Сопротивление изоляции в нормальных климатических условиях не менее, МОм: 10

Конструктивные параметры

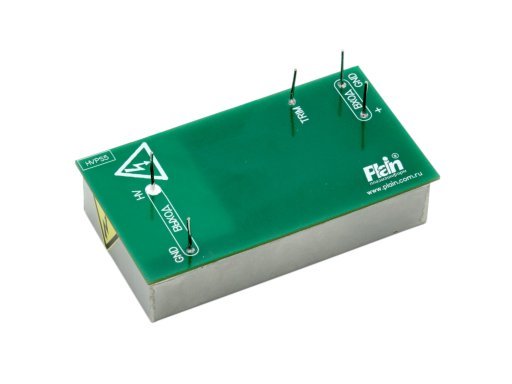

Источник питания – изделие моноблочное, встраиваемое в аппаратуру и не имеет собственных органов коммутации, сигнализации и блокировок.

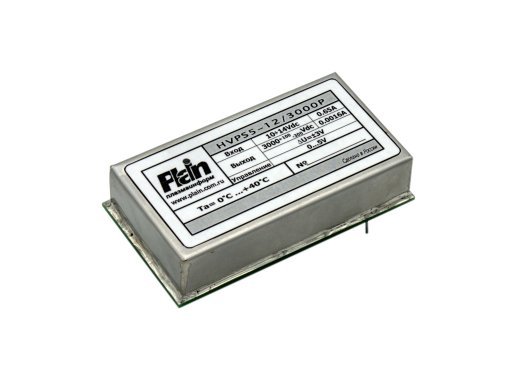

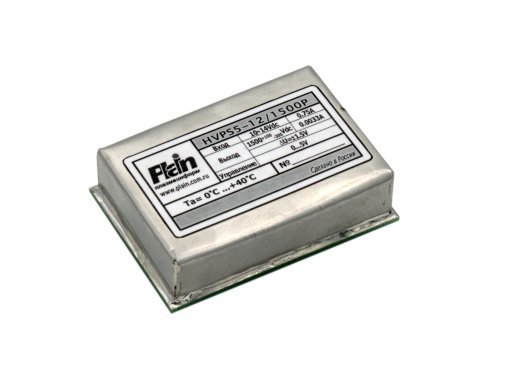

Габаритные размеры для варианта исполнения 1, мм: 76 х 53 х 20
Габаритные размеры для варианта исполнения 2, мм: 100 х 56 х 22
Масса для варианта исполнения 1 не более, кг: 0,1
Масса для варианта исполнения 2 не более, кг: 0,2
Рабочее положение источника питания: любое

Надежность

Режим работы: непрерывный
Наработка на отказ не менее, ч: 5000
Средний срок службы, лет: 5

Условия эксплуатации

диапазон рабочих температур: от 0°С до +40°С
диапазон температуры хранения: от –10°С до +50°С
относительная влажность: 85% при температуре +25°С
