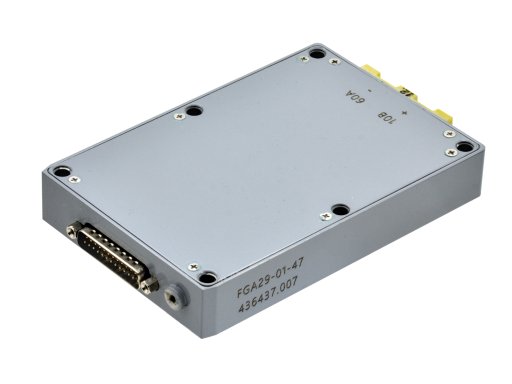

Источник питания АФАР FGA29-01-47
Источник предназначен для формирования вторичных питающих напряжений для обеспечения работы групповых приемо-передающих модулей (ГППМ) активной фазированной антенной решетки (АФАР) полупроводникового авиационного радиолокатора. Условия эксплуатации - негерметичные отсеки авиационной техники гражданского и военного назначения.
Характеристики
- Напряжение питания, В
- - силовое, постоянное
- 270 ± 20
- - вспомогательное, постоянное
- +15 В ± 5%
- Номинальное значение выходного напряжения, В
- 10 ± 2%
- Ток потребления по каналу (270 ± 20 В) при максимальной нагрузке, не более, А
- 3,5
- Ток потребления по цепи +15 В, не более, мА
- 250
- Нестабильность выходного напряжения
- ±2%
- Размах пульсаций при максимальном токе нагрузки, не более, мВ
- 10
- Максимальный ток нагрузки, А
- 65
- Переход в режим стабилизации тока, А
- 70±5
- Выходные напряжения гальванически развязаны от входного напряжения питания
- Защита от короткого замыкания
- Масса изделия, кг
- 0,65
- Диапазон рабочих температур, °С
- -55... +85
- Габаритные размеры, мм
- 169,5х103,5х25
- Средняя наработка на отказ источников, не менее, ч
- 30000
- Средний срок службы источника, не менее, лет
- 12
