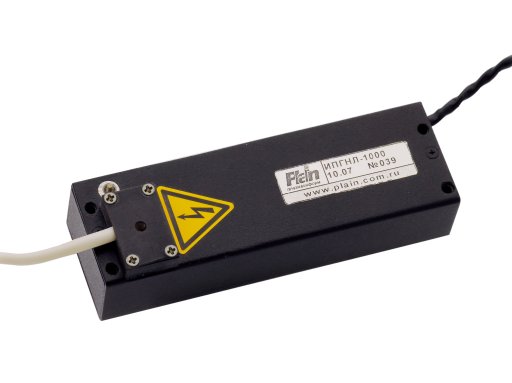

Источник питания гелий-неонового лазера ИПГНЛ-1000-3.3
Источник питания предназначен для возбуждения излучателя гелий-неонового лазера малой мощности и поддержания на излучателе необходимых напряжения и тока.
Характеристики
Электрические параметры
- Напряжение питания, В
- +12 ±3
- Потребляемая мощность не более, Вт
- 7,5
- Выходное напряжение холостого хода не менее, кВ
- 10
- Выходное напряжение поддержания разряда, кВ
- 1 ±0,1
- Выходной ток поддержания разряда, мА
- 3,3 ±0,1
- Пульсации тока поддержания разряда не более, %
- 1
- Нестабильность тока поддержания при изменении напряжения питающей сети от 9 до 15В и напряжения поддержания разряда от 0,9 до 1,1кВ не более, %
- 5
- Защита от работы на холостом ходу и короткого замыкания в нагрузке.
- Защита от перегрева.
- Электрическая прочность изоляции между "плюсовым" выводом выходного напряжения и "минусом" питающей сети не менее, кВ
- 15
- Электрическое сопротивление изоляции между "плюсовым" выводом выходного напряжения и "минусом" питающей сети не менее, МОм
- 100
Конструктивные параметры
- Источник питания – изделие моноблочное, встраиваемое в аппаратуру и не имеет собственных органов коммутации, сигнализации и блокировок.
- Габаритные размеры, мм
- 110 х 35 х 30
- Масса источника не более, кГ
- 0,3
- Рабочее положение источника питания
- любое
- Охлаждение
- естественная конвекция
Надежность
- Режим работы
- круглосуточный
- Наработка на отказ не менее, ч
- 10 000
- Средний срок службы, лет
- 10
Условия эксплуатации
- Диапазон рабочих температур, °С
- -10...+40
- Диапазон предельных температур, °С
- -50...+60
- Относительная влажность
- 98% при температуре +25°С
